铝型材双头切割锯(06锯王)

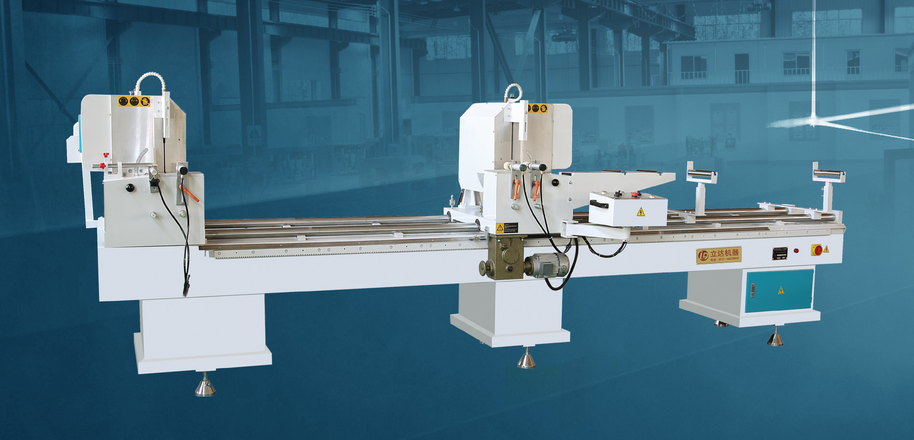

铝型材双头切割锯(06锯王)LJZ2-450×3700
images
LJZ2-450×3700铝型材双头切割锯设备特点:
铝型材双头切割锯主要用于铝型材45°、90°角的切割加工,也可用于其他型材的切割下料加工。锯床两锯头可单独工作,也可根据下料尺寸同时工作,切出所需的长度及端头角度。
切割45°角型材时,可根据需要选择锯头内摆45°或外摆45°进行加工。
锯切塑料时,可开启吸尘器吸收锯屑粉尘(注:采用喷雾冷却时,不能使用吸尘器)。
床身结构坚固稳定
采用气压传动
采用直线进给方式
活动机头采用电机驱动,单头蜗轮副能够自锁
双手操作设计

LJZ2-450×3700铝型材双头切割锯技术参数

电 源 三相四线 380 50Hz
输入功率 3.55 KW
工作气压 0.5~0.8MPa
耗气量 200L/min
锯片规格 TP450×30
锯片转速 3200r/min
工进速度 6~50mm/s
最大切割截面 120×200
双切长度 400~3700
外形尺寸(长×宽×高) 4500×1100×1400(mm)
重 量 1080kg
06双头锯主要组成部分:
本机主要由床身,左、右锯头、操作台、托料架、气动系统、电气系统等部分组成。
锯头
左锯头为固定锯头,右锯头为活动锯头,可通过移动右锯头用双锯头同时切割不同长度的型材。每个锯头分别有摆角结构、传动系统、工作台、工进夹紧系统、锯片、锯罩等组成。摆角机构主要通过扇形齿轮与齿轮轴的啮合实现摆角功能,通过定位螺栓和定位杆确定摆角角度。工作台用于型材的支撑、定位及其他辅助功能,锯罩起防护及集屑功能。
床身
床身由低碳钢板经压弯成型后焊接而成,内部有加强筋板,焊接后经时效处理,保证了床身有足够的刚性及稳定性。机架底部安装有调平底座,用于机身工作台水平调整。
操作台
操作台安装于右锯头的拖板上,可随右锯头移动。操作台在水平面内可以绕连接轴转动,操作者可灵活选择操作位置。
操作控制元件装于操作台上,切割型材时,操作人员须按操作程序按动按钮,以完成型材的切割加工。
托料架
托料架主要用在切割长型材时,辅助托料使用。
