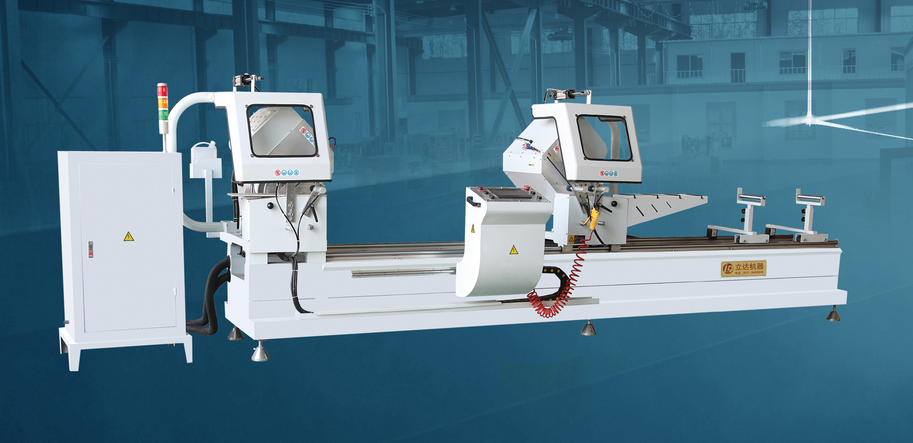

铝型材数控双头切割锯(数控06)

LJZ2S-CNC-450×3700 铝型材数控双头切割锯
images
铝型材数控双头切割锯床(数控06锯) 设备特点:
铝门窗数控双头切割锯床(数控06锯)是为适应我国铝、塑门窗加工业的发展而开发的新机型。该机主要用于铝门窗、幕墙型材的加工。铝门窗数控双头切割锯床(数控06锯)具有强度高、性能稳定、易操作等特点。刀具使用硬质合金齿锯片,切削速度高、生产率高、加工精度高。两锯头既可单独工作,也可同时工作,同时工作时,能一次切出所需要的长度及型材两端角度。
铝型材数控双头切割锯床(数控06锯)技术参数:
电源:380V/50Hz 三相四线
输入功率:3.7Kw
电机转速:3087r/min
锯切长度:580—3700mm
工作气压:0.4~0.6Mpa
耗气量:60L/MIN
锯切角度:90°、-45°、45°
外形尺寸:4200*1170*1400mm
重量:约1080KG
铝型材数控双头切割锯床(数控06锯)的主要结构:
铝型材数控双头切割锯床(数控06锯)主要由左锯头、右锯头、床身、托料架、工作台、数控系统等主要部分组成。
铝型材数控双头切割锯床(数控06锯)采用台湾台达触摸屏、PLC、伺服电机控制系统。数控06锯的床身上装有两个锯头。左锯头为固定的,用螺钉固定在床身上,右锯头通过伺服电机传动在圆导轨上移动在所需位置上。工件放到工作台上后,只要操作人员按操作规程操作触摸屏及按下按钮,机器既完成工件定位、压紧、切割、刀具返回、松开等工序。
铝门窗数控双头切割锯床(数控06锯)的设计充分考虑到了工作人员的安全。锯头运动部分,全部罩在可开启的、坚固的安全罩内。气动控制系统设有双手控制按钮,保证操作安全。
锯头
左锯头为固定锯头。右锯头随拖板在圆导轨上左右移动。拖板与导轨之间有直线运动副,右锯头的左右运动通过伺服电机驱动精密齿条传动,保证准确、轻快、灵活及运动的平稳性。锯片的进给由双作用气液阻尼缸完成。其气动控制系统具有无级调速的功能,根据加工需要,可调节其进给及返回的速度,使之具有慢速进给快速返回的功能。
床身
铝门窗数控双头切割锯床(数控06锯)是由低碳钢矩形钢管焊接而成,焊接后经时效处理,保证了床身的钢度及稳定性。
工作台
固定工作台和左锯头装在一起,活动工作台随拖板在导轨上可左右水平移动。
