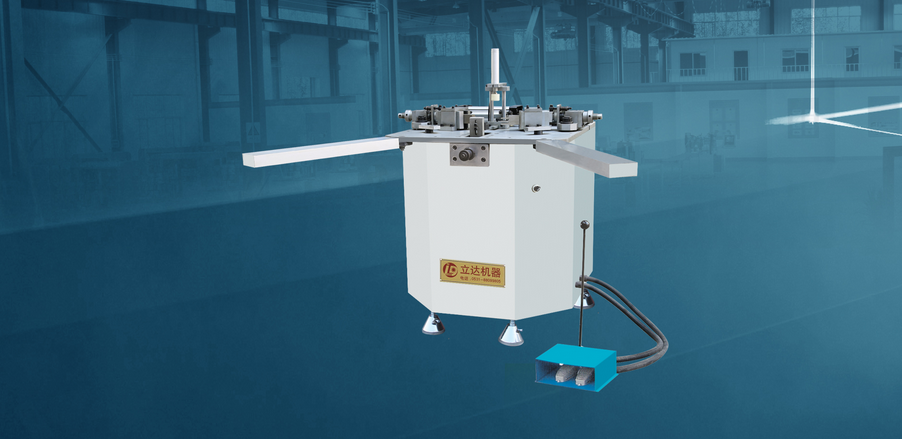

铝门窗气动单头组角机
气动组角机是高档铝门窗专用生产设备,适用于角码结构型铝门窗90度角连接。可一次完成两个角的角码式冲铆连接。
主要组成、工作原理及结构特点:
铝门窗气动组角机主要组成:
气动组角机由机体、工作台、定位调整机构、辅助定位装置、组角机构、上组角刀横向调整机构、上压紧装置、脚踏开关等主要部分组成。气动系统由脚踏阀、气缸、压力表、气源处理器等组成。
铝门窗气动组角机工作原理:
气动组角机由气缸推动杠杆,再由杠杆推动两组角机构向前运动,再由刀座上的组角刀实现对铝门窗90度角的连接。
铝门窗气动组角机结构特点:
气动组角机是在吸收过国外同类产品优点的基础上开发的新机型。多位组角机采用气动控制,由于采用了机械杠杆联动的新结构,消除了组角刀不同步对组角质量的影响,使组角完全同步,组角深度更加一致,组角的90度角更加准确。另外,前后定位采用了上下可调,前后距离可调的定位装置,适用于加工不同的断面形状和尺寸的型材。
铝门窗气动组角机技术参数:
气源工作压力 0.5-0.8 MPa
耗气量 182L/min
总组角压力 26-41.6KN
组角缸运动行程 75mm
主定位块调整范围 50mm
加工型材高度 Max120mm
外形尺寸 820×820×1300mm
重量 200Kg
