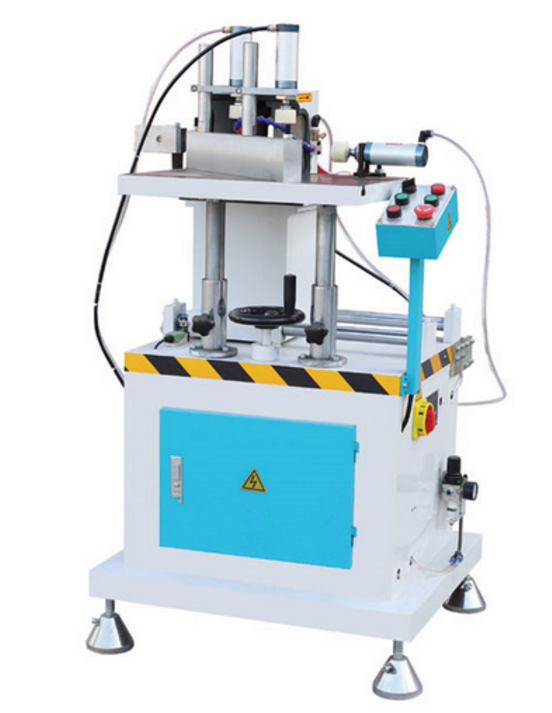

铝门窗端面铣床LXD200
LXD200铝门窗端面铣床设备性能:
本机用于各种铝型材端面、中庭两端截面及端面槽的成型加工,设有高精度主轴,使加工精度高且稳定,工作台上下可调,直观性好,刀具主轴通过联轴器连接,电机主轴的运转精度不会影响刀具的工作精度,刀具进给采用直线轴承运动副,使工作性能稳定,更大的刀具直径,使加工面质量更好
本机用于各种铝型材端面、中庭两端截面及端面槽的成型加工,设有高精度主轴,使加工精度高且稳定,工作台上下可调,直观性好,刀具主轴通过联轴器连接,电机主轴的运转精度不会影响刀具的工作精度,刀具进给采用直线轴承运动副,使工作性能稳定,更大的刀具直径,使加工面质量更好
LXD200铝门窗端面铣床规格及技术参数:
电源:380V 50Hz(三相四线制)
电机功率:1.5KW
气源工作压力:0.5-0.8Mpa
工作台尺寸:378mm×350mm
工作台升降行程:0-80mm
开最大尺寸:90mm×45mm×200mm
主轴直径:Φ32mm
铣刀直径:Φ100mm-Φ200mm
可装铣刀宽度:90mm
主轴箱进给行程:0-320mm
外形尺寸:(长×宽×高)850mm×740mm×1300mm
重量:150Kg
电源:380V 50Hz(三相四线制)
电机功率:1.5KW
气源工作压力:0.5-0.8Mpa
工作台尺寸:378mm×350mm
工作台升降行程:0-80mm
开最大尺寸:90mm×45mm×200mm
主轴直径:Φ32mm
铣刀直径:Φ100mm-Φ200mm
可装铣刀宽度:90mm
主轴箱进给行程:0-320mm
外形尺寸:(长×宽×高)850mm×740mm×1300mm
重量:150Kg
LXD200铝门窗端面铣床结构特点:
本机采用气动压紧、手动工进,结构紧凑,操作简单,性能稳定可靠,易于维修保养。
LXD200铝门窗端面铣床主要组成
本机由电动机箱、工作台、机身等主要部分组成。
电动机箱:主要由箱体、箱盖和电机防护罩、导轴、电机座等几部分组成。电机箱可以沿水平导轴移动,移动范围为0~300mm;电机座可以沿纵向导轴上下移动,通过手动调整,来达到切削型材的合适高度位置;电机防护罩起到安全防护作用;喷雾系统安装在防护罩外,便于加工铝型材时对铣刀进行冷却。
工作台:由支箱、台板面、定位块等主要部分组成,可沿水平导轴左右移动。在台板面的上部有2个压紧气缸。
机身:由支座箱和水平调整底座等部分组成。
