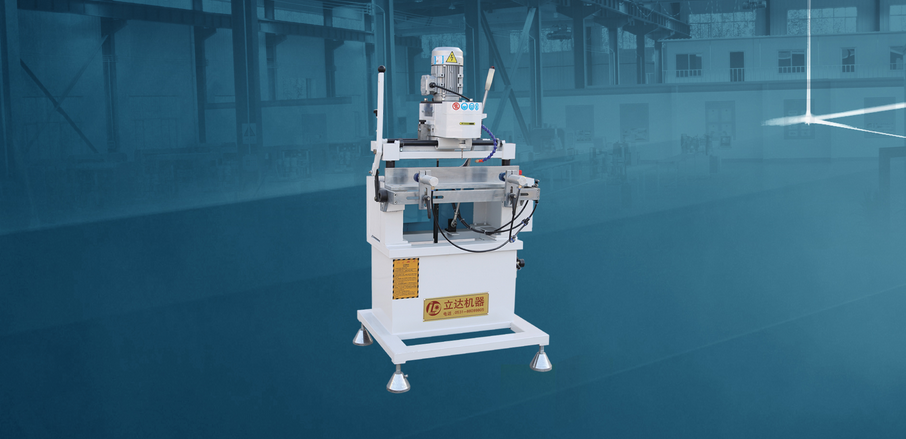

铝塑型材单头仿型铣床LXF-290×90
LXF-290×90铝塑型材单头仿型铣床
铝、塑门窗单轴仿形铣床设备特点：
本机用来加工铝塑门窗的各种形状的孔、槽的仿形铣削。采用皮带增速、高速切削（12000r/min）、气动夹紧，可用于铝塑门窗的排水槽、滑轮孔、锁孔、五金件孔槽的加工，本机结构紧凑，体积小，型材夹紧采用气压传动。靠模调整更换简单，适应范围广，效率高，可实现连续加工，操作简单安全。
本机用来加工铝塑门窗的各种形状的孔、槽的仿形铣削。采用皮带增速、高速切削（12000r/min）、气动夹紧，可用于铝塑门窗的排水槽、滑轮孔、锁孔、五金件孔槽的加工，本机结构紧凑，体积小，型材夹紧采用气压传动。靠模调整更换简单，适应范围广，效率高，可实现连续加工，操作简单安全。
LXF-290×90铝塑型材单头仿型铣床技术参数：
工作气压 0.4-0.6MPa
耗 气 量 30L/min
输入电源 380V 50Hz
输入功率 0.75KW
仿形范围 90×290
铣刀直径 Ф5、Ф8
仿形触头直径 Ф5、Ф8
机床外形尺寸 870×700×1500mm（长×宽×高）
净 重 200kg
LXF-290×90铝塑型材单头仿型铣床主要结构：
1 铣头
电机经环形带带动铣头旋转，装夹零件后，可连续加工。
2 两级仿形触头杆（见图1）
两级仿形铣触头杆直径与铣刀直径相同（触头杆根据铣刀直径调整），因此可按1：1的关系进行仿形铣削加工，保证被铣削的零件与仿形板孔的形状一致。
3 夹紧装置
有两个压紧气缸，用来夹紧零件，保证工作稳定、可靠。
4 喷雾系统（用于铝型材加工）
为了提高零件粗糙度和延长刀具寿命，设有喷雾冷却装置。为了保证铣削加工始终在有喷雾冷却的状态下进行，喷雾装置与脚踏开关连锁。
5 定位结构
定位螺钉的伸出长度可以调整，用来保证进给的切削深度。
6 仿形板
加工前，应根据零件的形状制造相应仿形板。在机床的方架上，仿形板以左侧边及底边定位，用螺钉固定，更换容易。
若不用仿形板时，横向可借助于调整制动螺母来限位，纵向可调整方架两边的定位尺来保证。
如同时使用以上两种方法，产品质量将更加稳定可靠。
