隔热断桥铝型材穿条机器设备

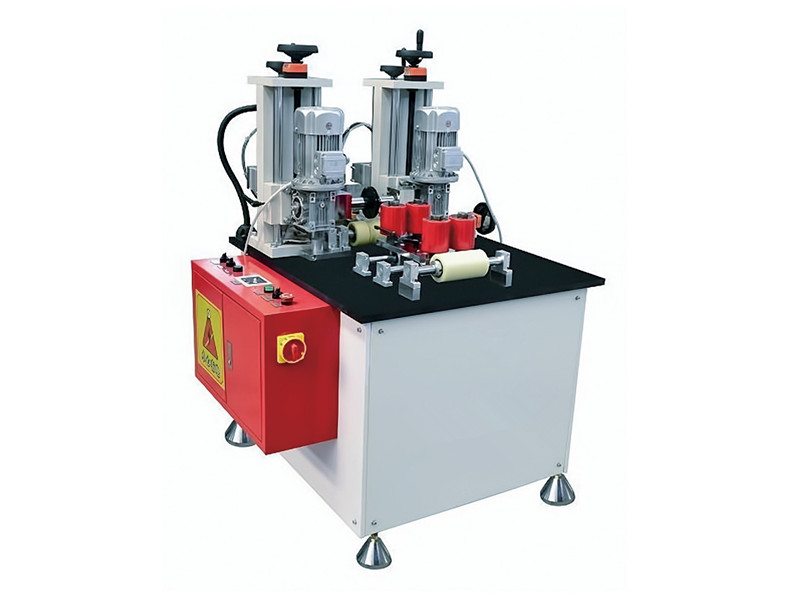

2015101246002553

隔热铝型材穿条机开齿机一体机KCJ-02主要用途:

主要是将断桥铝型材上穿隔热条或塑料型材的槽口内侧面上滚上齿花,加大断桥铝型材和隔热条复合在一起的摩擦力,装有特殊的夹紧气动装置,可以实现“边开齿边穿条边贴膜”。

设备特点

1, 国内首创电控整体升降开齿;更换型材时,不用手调,更快速更稳定。

2, 可以带覆膜支架和穿条夹紧装置,实现“边开齿边穿条边贴膜”。

3, 每一个开齿头可以单独水平电控调整

4, 两个开齿头整体通过电控垂直调整,也开以单独通过手动垂直调整。

开齿主要是通过高速运转的开齿刀将铝合金型材嵌隔热条的槽口部开齿。

开齿是提高隔热条和铝合金组合型材剪切力的关键设备。通过采用优质硬合金滚花刀片高速运转,将铝合金型材嵌隔热条的槽口部进行开齿,开齿质量好与坏,均影响滚压后型材的剪切力。是隔热型材生产中的主要设备之一。

穿条主要是采用齿形滚轮将隔热条穿插在铝型材相应槽口内,为两种材料复合提供准确的位置。

穿条采用特制齿轮四驱动,通过导向槽将两根隔热胶条准确地穿入铝材槽内,穿条速度设有快慢调节,操作简单、灵活、大大提高了生产效率。穿条时胶条不容易磨损,使每条成品断桥隔热型材头、中、尾、剪切力稳定。



开齿穿条一体机技术参数

电 源:380V/50Hz

功 率:1.28Kw

开齿刀直径: 120mm

开齿刀调整范围:110mm(水平面)

速度:0-70m/min

型材最大加工尺寸:W*H=200mm*170mm

开齿刀间距离:6mm-110mm

外形尺寸:1000mm×1200mm×1500mm

设备重量:600kg



第一步开齿:首先将未开齿的坯料放到开齿机的托料辊上,调节开齿刀和型材的位置,使需要开齿的

槽口与开齿刀上下垂直,开齿刀轻压槽口。打开进料开关观察开齿后的效果,开齿不易过深,否则槽口变形不易穿条。

第二步穿条:在开齿机的后部安装有穿条机构,隔热条由气动控制夹紧,在开齿的同时,坯料前进,

穿过夹紧的隔热条,直到六米全部开齿完毕,穿条停止。另一侧型材开齿时,只需将开好齿的型材翻转,加住多余的隔热条就可以了,继续完成开齿、穿条的过程,六米穿完, 整根的型材穿条完毕。

开齿穿条一体机是生产隔热铝型材的专用设备,主要是将铝型材的槽口上开齿和打毛,起到加大型材的横向剪切力的作用。该机配有自动穿条机构,在开齿的同时直接穿入隔热条,有效降低人工,提高工作效率。开齿机构及穿条机构各机头位置均可上下左右调节,所以对不同高度的型材、隔热条都非常实用。广泛适用于断桥、铝木、铝塑、铝塑铝型材及各类异型材。

工作原理:将刀头压入型材槽口内,并利用刀头的转动来牵引型材,在型材的内腔上滚压上齿花。

由刀头的转动作为动力推动型材前进,穿过被加紧固定的隔热条。
