断桥铝门窗设备六头钻使用说明书

断桥铝门窗设备六头钻使用说明书,包括设备原理、技术参数、安装调整、使用维护、故障排除、安全操作规程等,仅供参考。…
关键词:

铝门窗六头组合钻床使用手册

(因产品更新换代仅供参考)

目 录
§1概述——————————————————–2

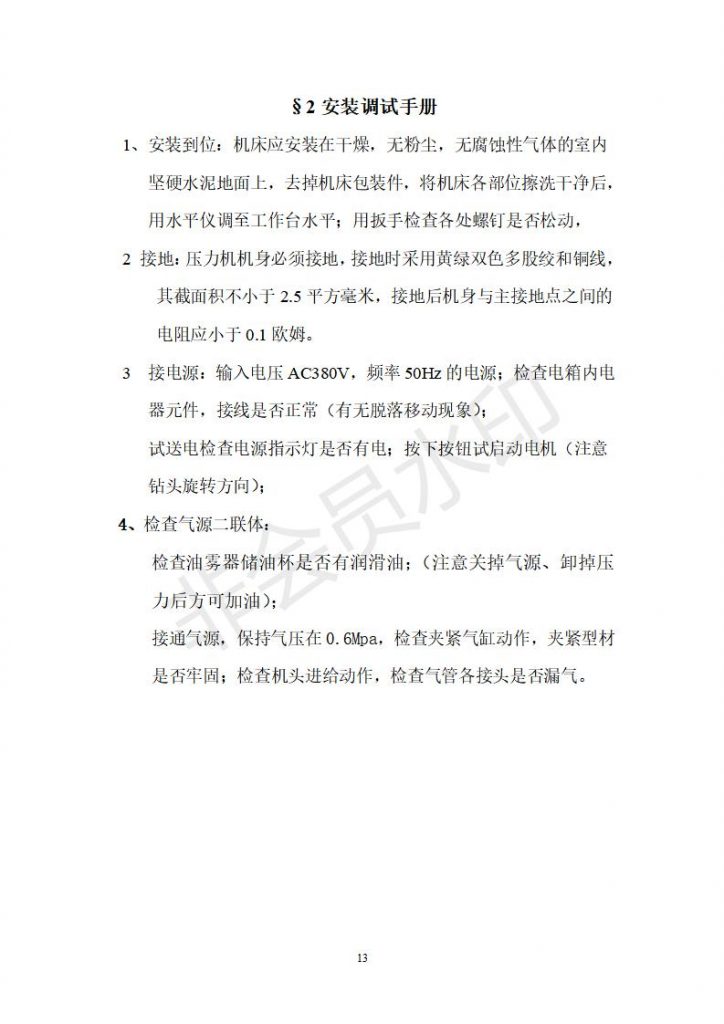

§2安装调试手册——————————————–13
§3操作步骤————————————————–17
§4维护与保养手册—————————————–23

§5安全操作规程—————————————–27

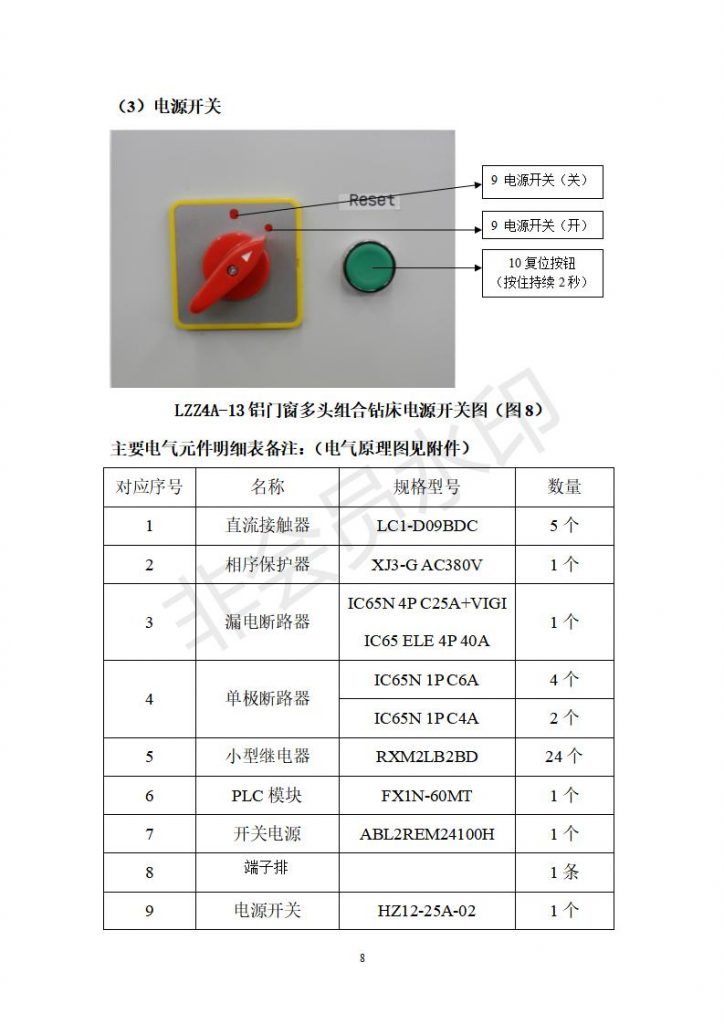

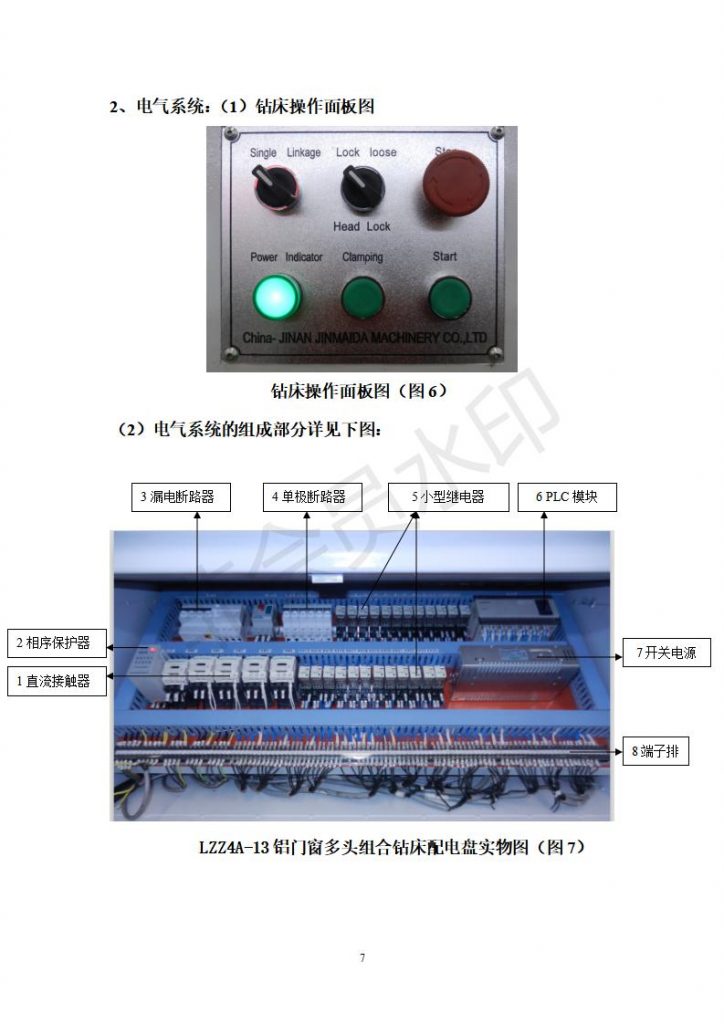

附件1 电气原理图
附件2 电器接线图

操作人员须经培训并认真阅读本使用手册后方可操作机床,四头、五头、六头钻床操作方法一致。

§1概述

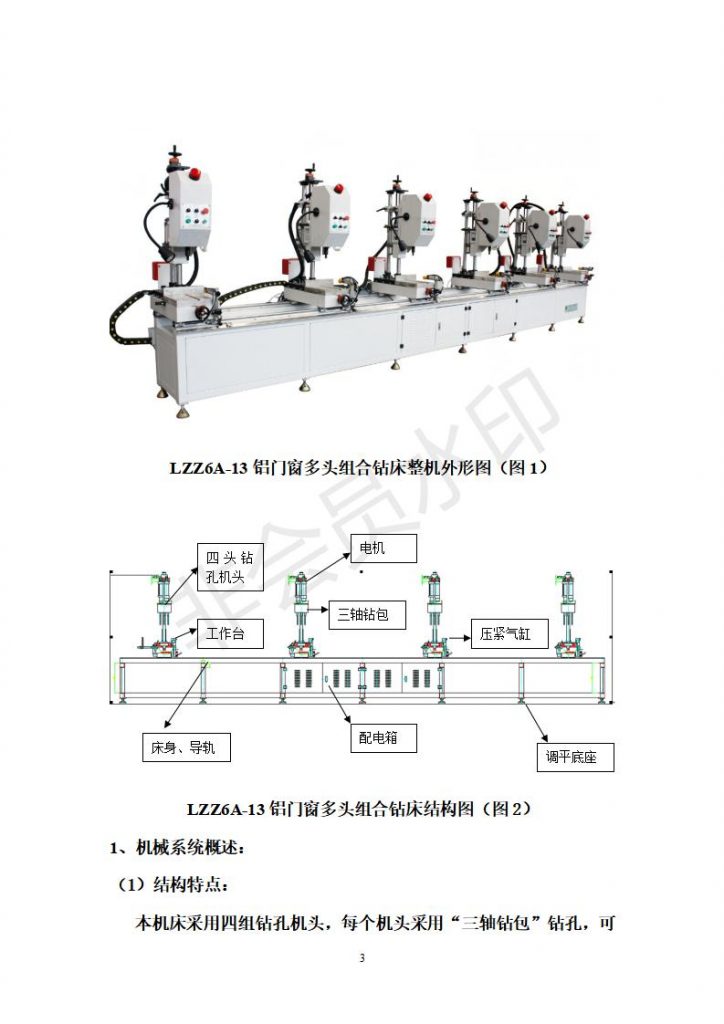

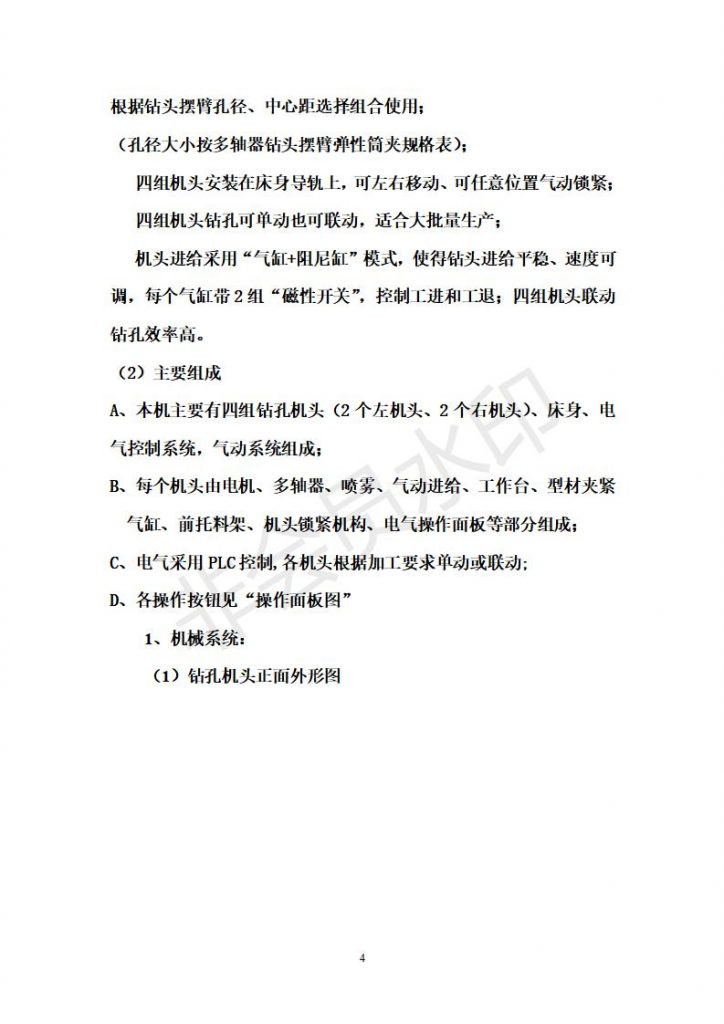

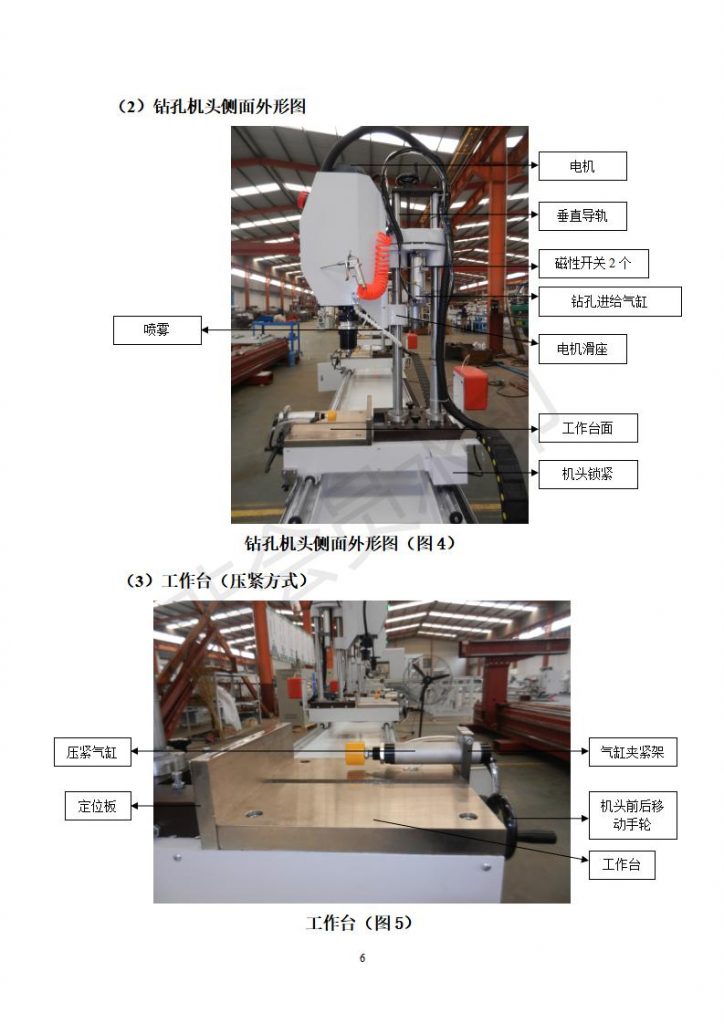

LZZ6A-13铝门窗多头组合钻主要是用于铝合金门窗的型材钻孔,特别适用于长料和大批量的生产中。适用于截面不超过200×250毫米的型材,加工最长达到6000毫米。机头采用手工移动,气动锁紧导轨。方便灵活,是铝合金门窗和幕墙型材理想的加工设备。

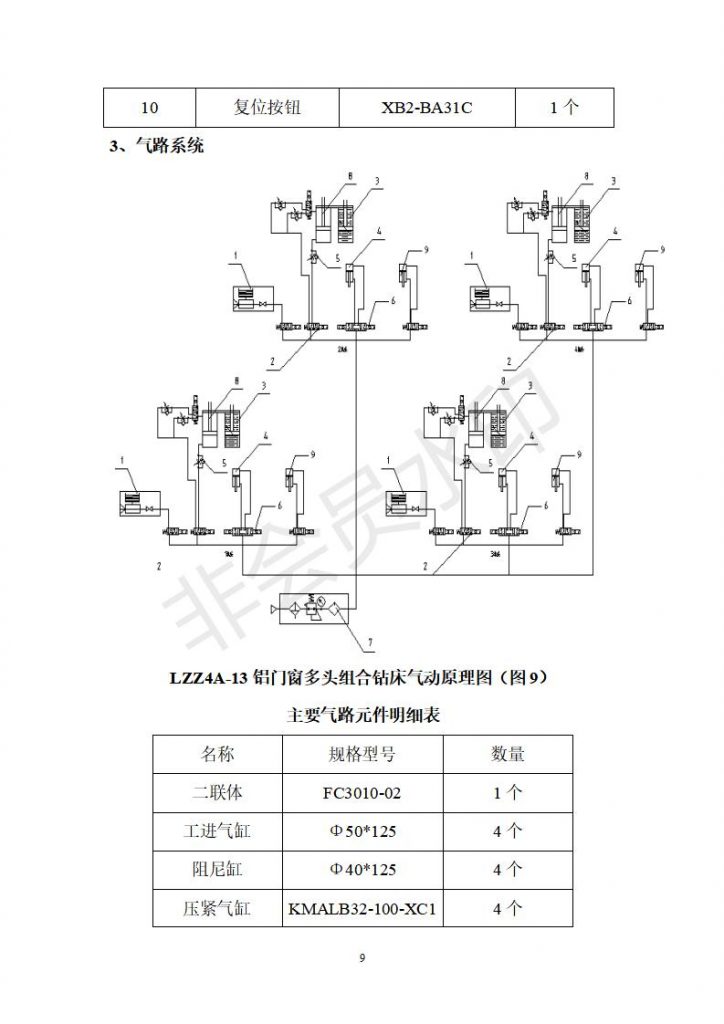

主要技术参数及规格

1. 电 源 380V 50Hz(三相四线)

2. 电动机功率 6*1.1千瓦 960转/分

3. 最大钻孔直径 12毫米

4. 两钻孔最大距离 6000毫米

5. 机头数量 4组

6. 钻头前后移动最大距离 130毫米

7. 两机头中心距离 410毫米

8. 三轴钻包上下总移动距离 260毫米

9. 三轴钻包钻头中心距调节范围 20 – 112毫米

10. 钻头进给气缸行程 125毫米

11. 气源压力 0.6 MPa

12. 机床外形尺寸 约6600×1000×1960毫米

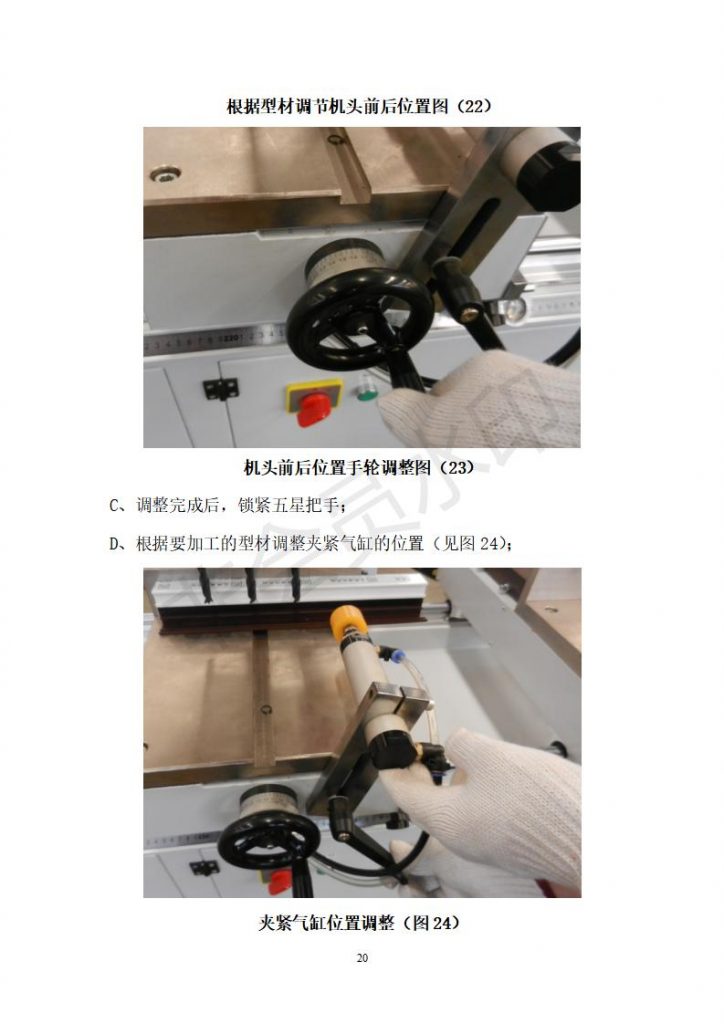

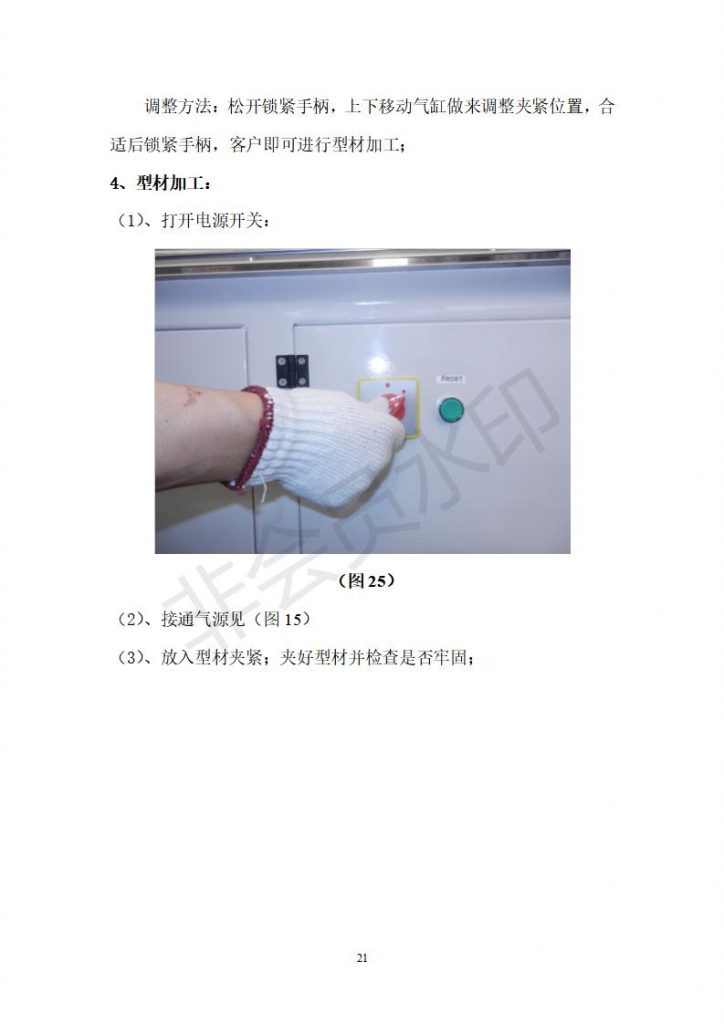

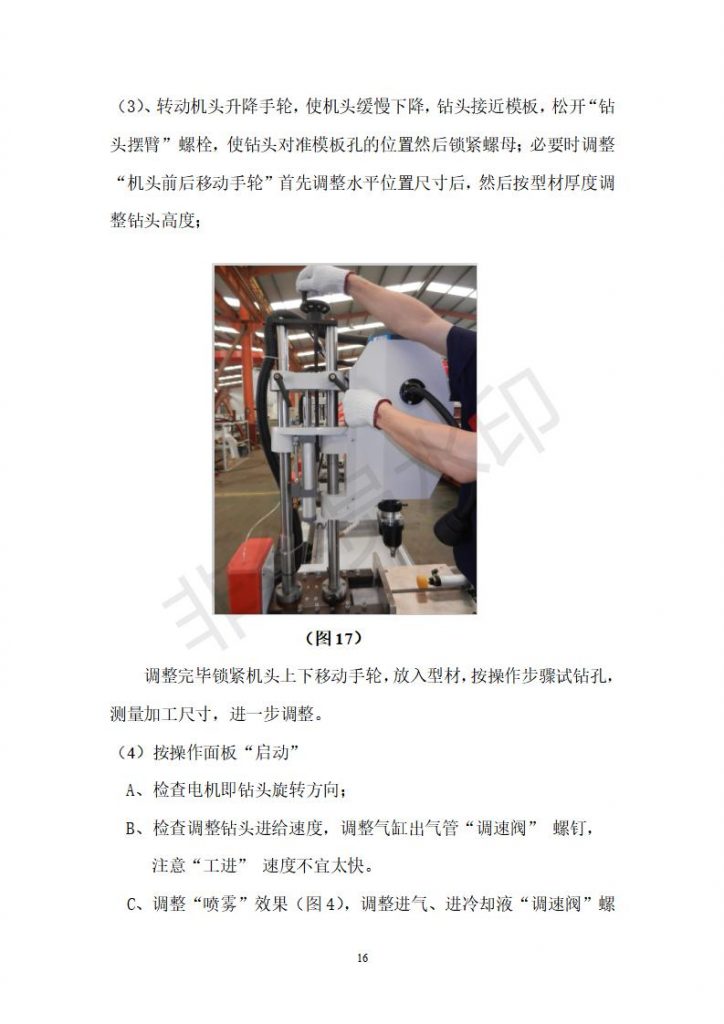

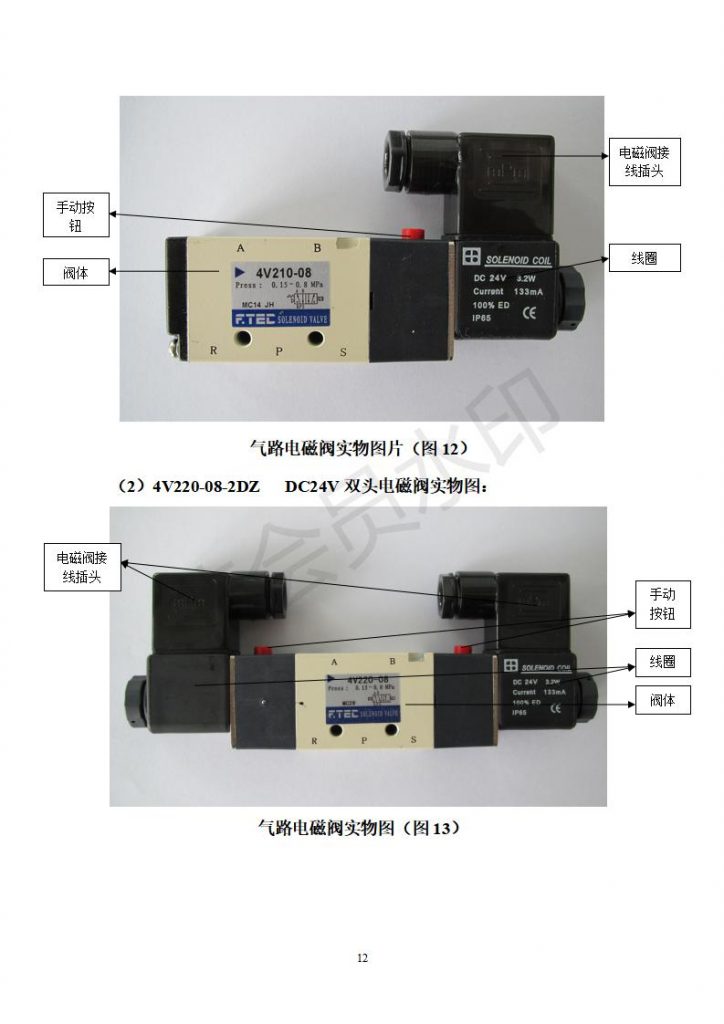

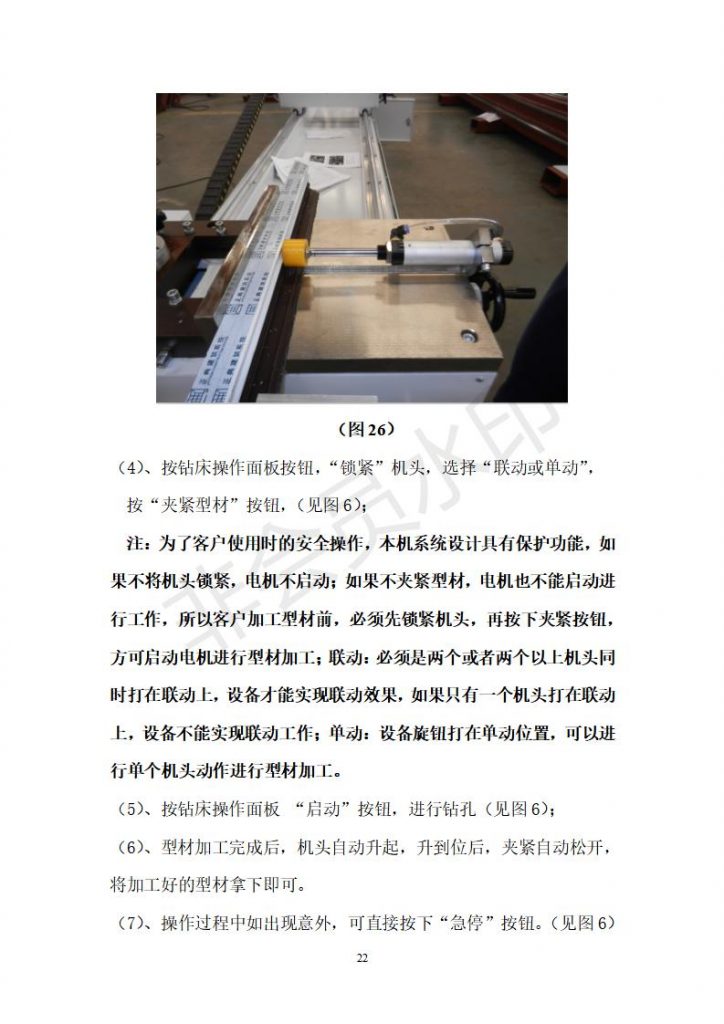

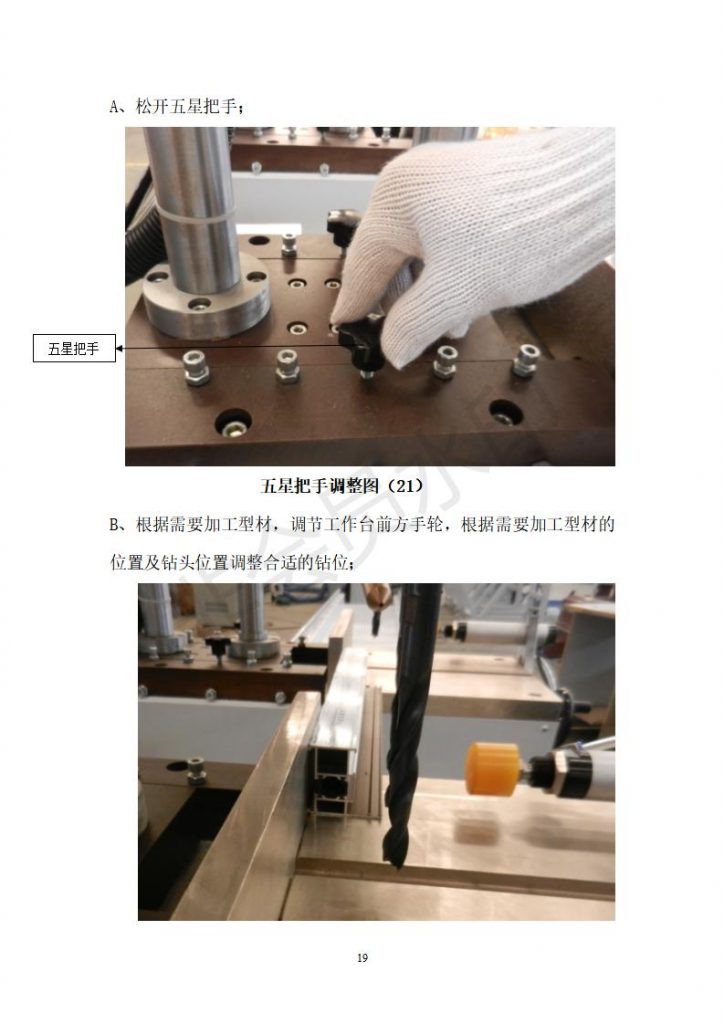

注:按下急停按钮后,设备停止工作,但是夹紧不会松开,此时必须按下操作面板上的夹紧按钮,夹紧才会松开,然后根据上述步骤再次进行型材加工即可。

§4维护与保养手册

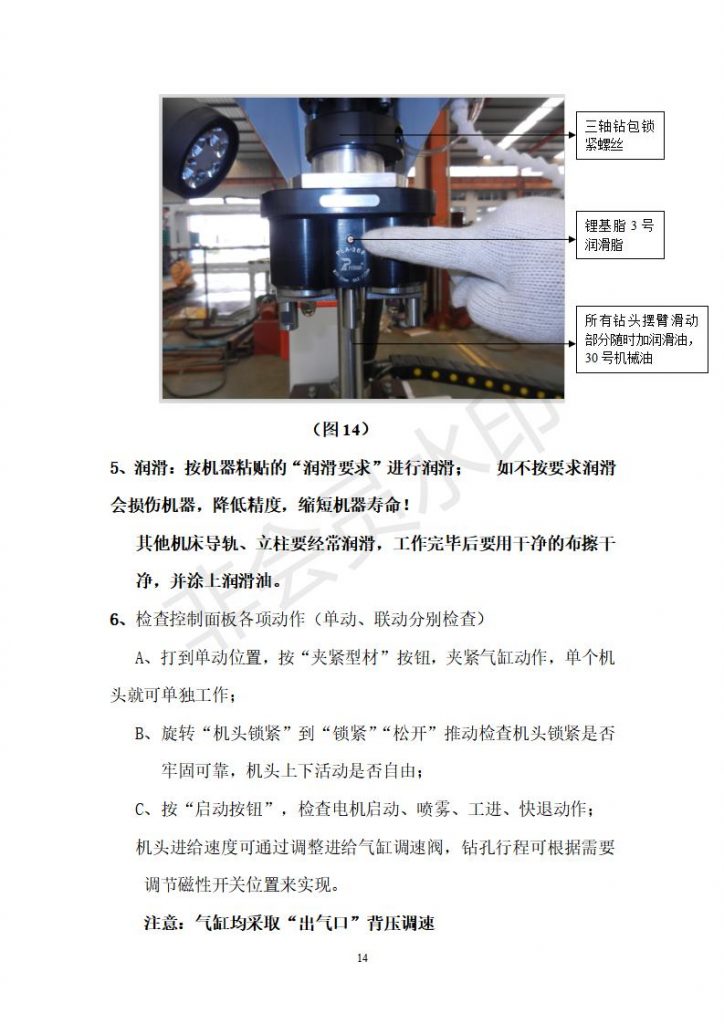

1. 润滑:重点按图14润滑;

立柱和滑导轨要经常润滑,工作完毕后要用干净的布擦干净,并涂上润滑油。

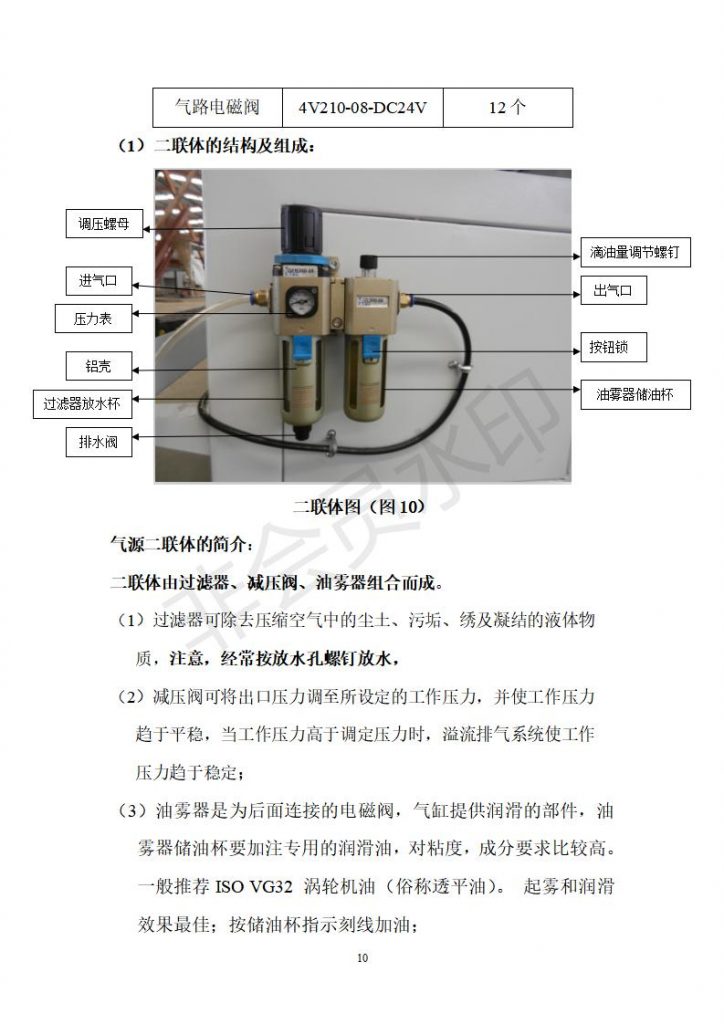

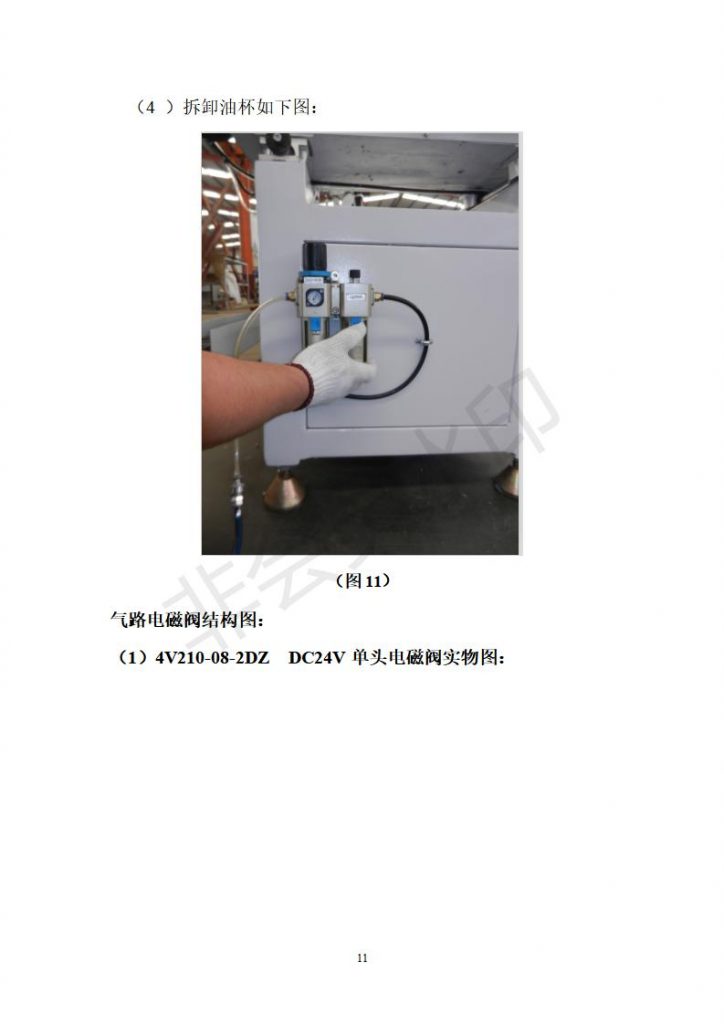

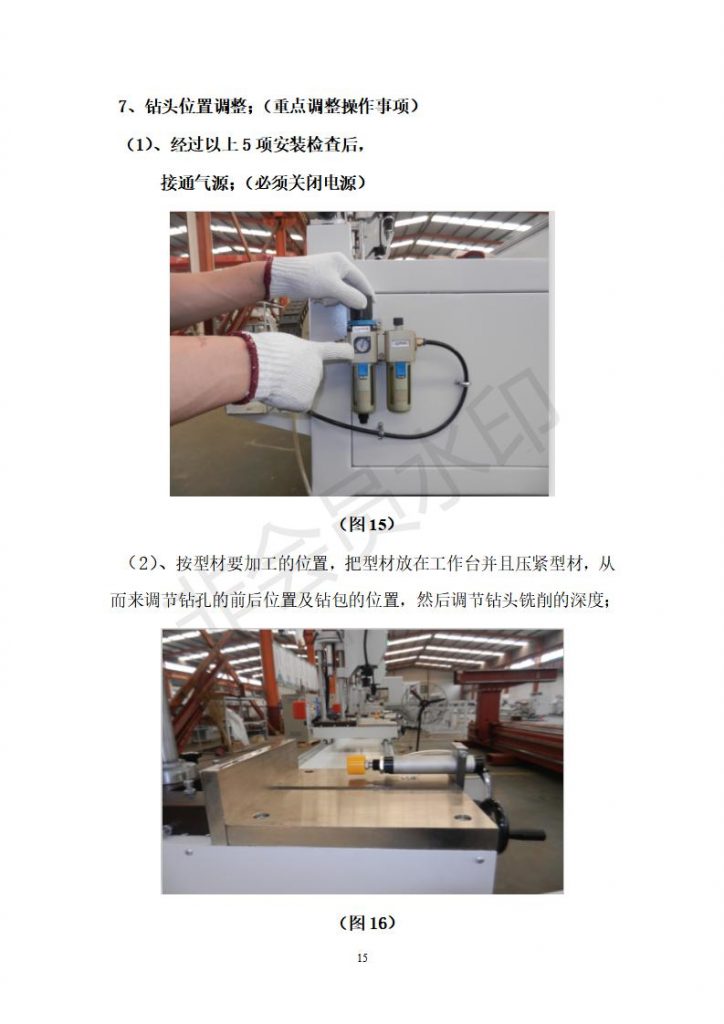

2. 气源二联体;

过滤器放水杯每班放水,每周清洗一次。压力表调到0.6MPa,油雾器保证一定油位(ISO VG32涡轮机油),油量调到每10-15分钟一滴左右。

3. 钻头:要经常检查钻头保持锋利;刃磨钻头要准确,不得偏斜,否则会损伤钻头,降低加工精度(特别注意);

4、不要把气管压破、挤扁,若发生气路堵塞,要清洗管路。



3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22





铝门窗六头组合钻床安全操作规程

1、 操作人员未经过培训,并且不合格者不得操作本设备。

2、 操作人员在操作本设备前应穿戴好劳保护品,袖口扎紧。长发需扎到工作帽内。严禁戴手套作业,严禁佩戴各种影响操作的饰品。

3、 开机前认真检查设备各部位,严禁有妨碍操作的物品,工件必须固定牢固。

4、 开机前应确定刀具的旋转方向,方向正确才能继续操作,否则更正后在操作。

5、 设备运转中操作人员不得离开设备,不得靠近或触摸高速旋转的主轴、皮带等部件。

6、 设备切割过程中要经常观察喷雾润滑的效果,这对铣刀的耐用程度和切割型材的断面精度影响很大。

7、 更换刀具时,应带好手套,避免皮肤接触锋利的刃口而受伤。换上的刀具要检查有无损坏、变形。严禁使用变形和损坏的刀具。换下的刀具要做好妥善处理。

8、 开机前和运转过程中要定期给导轨注油,(1次/2小时),注油。定期注油对设备的耐用性和加工精度非常必要。

9、 设备在维修时应切断设备电源,并选择具有专业资格的人员维修。

10、 工作完成后,要对设备进行彻底清扫,并对各运动部件注润滑油。
