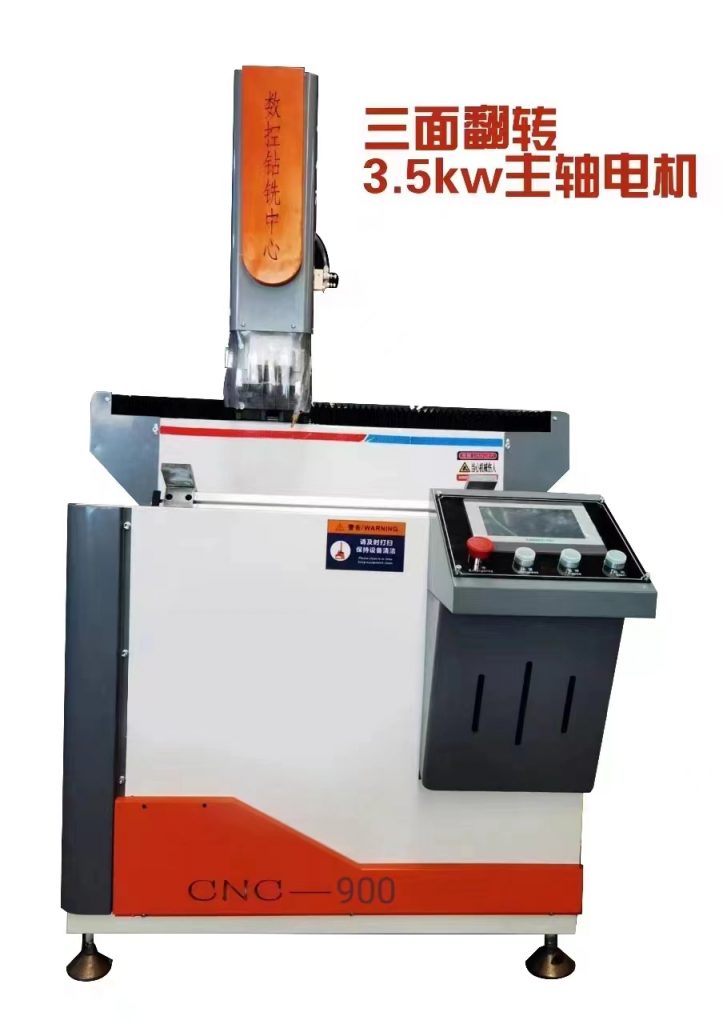

可翻转数控钻铣床SKX-900
可翻转数控钻铣床SKX-900
一、主要性能特点:
*适用于铝合金型材的钻孔、铣槽、圆孔、异型孔、平面雕刻等加工
*系统采用红海数控系统
*采用电主轴,精度高、安全性好、可靠性高
*X轴采用高精度斜齿轮、斜齿条,Y轴、Z轴采用高精度滚珠丝杠传动,传动平稳,精度高
*通过编程软件自动转换加工代码,操作简单、效率高、劳动强度低
*工作台翻转180°。-90~0°~+90°,型材一次装夹可以实现三面加工,加工深通孔(异型孔)时,通过工作台翻转实现深孔加工,效率高、精度高
二、主要技术参数:
*电源:380V/50Hz
*主轴功率:3.5Kw
*主轴转速:18000rpm
*工作压力:0.5-0.6MPa
*X轴行程: 900MM
*Y轴行程:350mm
*Z轴行程:350mm
*加工范围:900*140mm
*刀柄类型:ER20
外形尺寸:1400*1200*1700
1.左侧托料架加长行程,机床更稳定。
2.Ⅹ轴选用丝杠在滑板中心传动,传动滑块受力均匀。
3.机床电器采用正泰,电线国标。
4.翻转横梁夹紧气缸调节方便精度高。
5.机床表面处理采用喷塑。
三、产品配置
名称 |
品牌 |
产地 |
数控机床系统 |
红海 |
中国 |
步进电机 |
红海 |
中国 |
驱动器 |
红海 |
中国 |
开关电源 |
铭纬 |
中国 |
接近开关 |
沪工 |
中国 |
电源 |
正泰 |
中国 |
主轴电机 |
天洋 |
中国 |
变频器 |
红海 |
中国 |
气缸 |
百帝汽缸 |
中国 |
电磁阀 |
百帝 |
中国 |
电器件 |
正泰 |
中国 |
