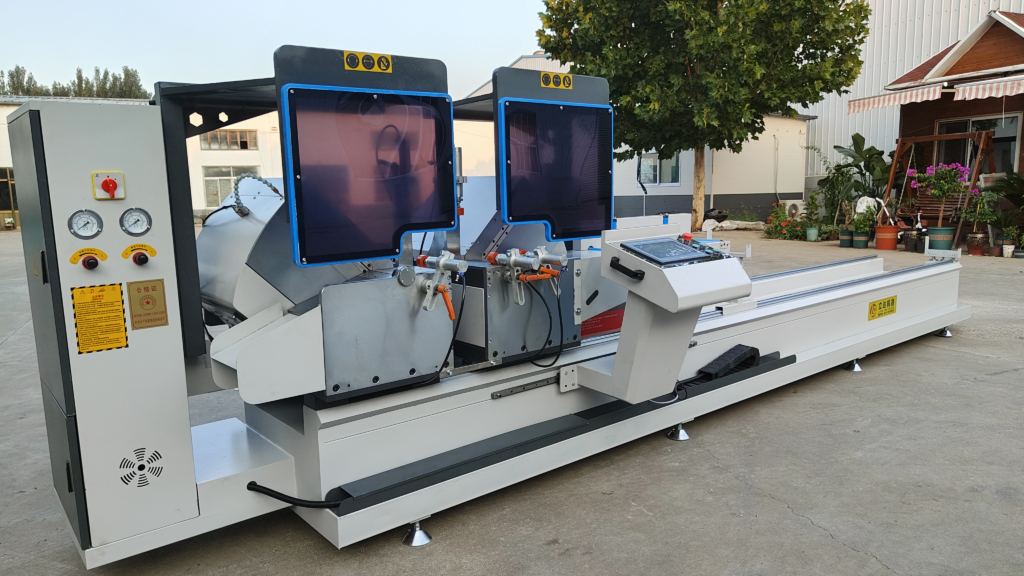

数控双头精密切割锯LJZ–CNC-500
一、设备性能:
1、数控双头精密切割锯用于铝型材的精密切割下料,伺服电机数控系统操作效率高,主轴电机,原装合金锯片。
2、两锯头可45度90度精密切割下料。
3、机床床身采用直线导轨运动副,机头进给运动采用矩形方导轨副,机床运动精度高,使切割构件精度得以保障。
4、液压阻尼刚实现进给调速均匀,锯片切割平稳。
5、自动升降防护罩使工作使用安全方便。
二、技术参数:
电源电压380V/50Hz
输入功率5.5Kw
工作气压0.5-0.8Mpa
耗气量200L/Min
电机转速2850r/min
切割长度550-4200mm【超长自动切割可达到7700mm】
切割宽度145mm
切割高度150-180mm
锯切角度45°90°
锯片直径Φ500mm
外形尺寸5700×1350×1700mm
三、主要元器件明细表
序号 |
主要部件 |
品牌 |
序号 |
主要部件 |
品牌 |
1 |
锯片 |
锐耐德 |
7 |
按钮 |
双科 |
2 |
电机 |
天洋主轴 |
8 |
电磁阀 |
斯泰瑞 |
3 |
导轨 |
PEK |
9 |
传送轴 |
高精度斜齿条 |
4 |
驱动器 |
伊斯凯特配套 |
10 |
气管 |
油顺 |
5 |
电器元件 |
正泰 |
11 |
气缸 |
百帝恒通 |
6 |
数控系统 |
伊斯凯特 |
12 |
触摸屏 |
伊斯凯特 |
