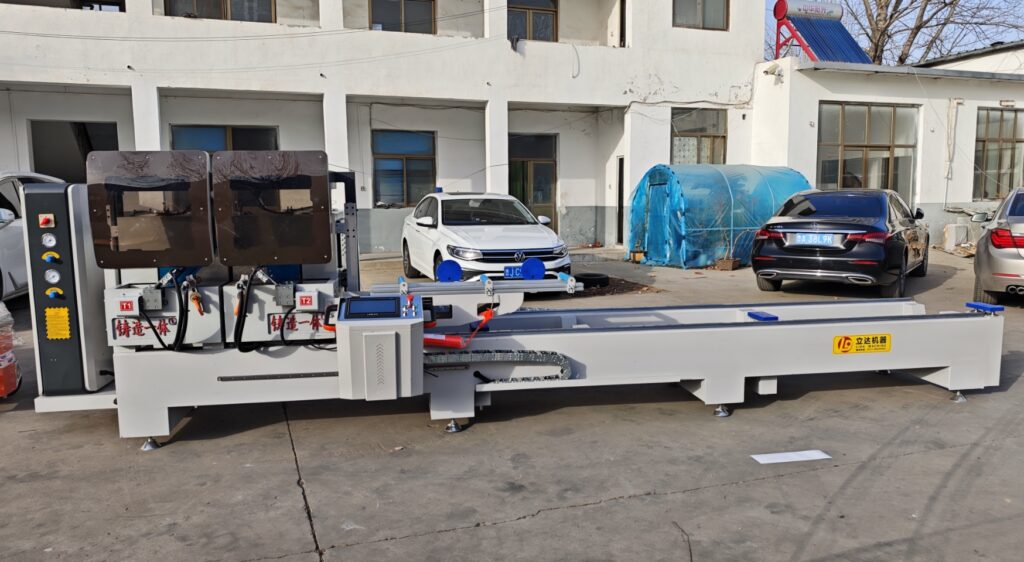

重型铸造一体双头精密内专切锯
重型铸造一体双头精密内专切锯
LJZ–CNC-550
一、设备性能:
1、数控内专切锯用于铝型材的精密切割，数控系统操作效率高。
2、两锯头45度精密专切。
3、机床床身采用直线导轨运动副，机头进给运动采用矩形导轨副，机床运动精度高，使切割构件精度得以保障。
4、液压阻尼刚实现进给调速均匀，锯片切割平稳。
5、自动开合防护罩使工作安全方便。
二、技术参数：
电源电压380V/50Hz
输入功率6.8Kw
工作气压0.5-0.8Mpa
耗气量200L/Min
电机转速2850r/min
切割长度450-4200mm【超长切割可达到7800mm】
切割宽度170mm
切割高度150mm
锯切角度45°
锯片直径Φ550mm【也可装500锯片】
外形尺寸5850×1350×1700mm
三、主要元器件明细表
|
序号 |
主要部件 |
品牌 |
序号 |
主要部件 |
品牌 |
|
1 |
金刚石锯片 |
锐耐德 |
7 |
按钮 |
中国双科 |
|
2 |
电机 |
天洋主轴 |
8 |
电磁阀 |
斯泰瑞 |
|
3 |
方导轨 |
米思米 |
9 |
传送轴 |
高精度斜齿条 |
|
4 |
伺服系统 |
伊斯凯特配套 |
10 |
气管 |
油顺 |
|
5 |
电器元件 |
正泰 |
11 |
气缸 |
百帝恒通 |
|
12 |
数控系统 |
伊斯凯特 |
13 |
触摸屏 |
伊斯凯特 |
